Ⅰ、適用范圍

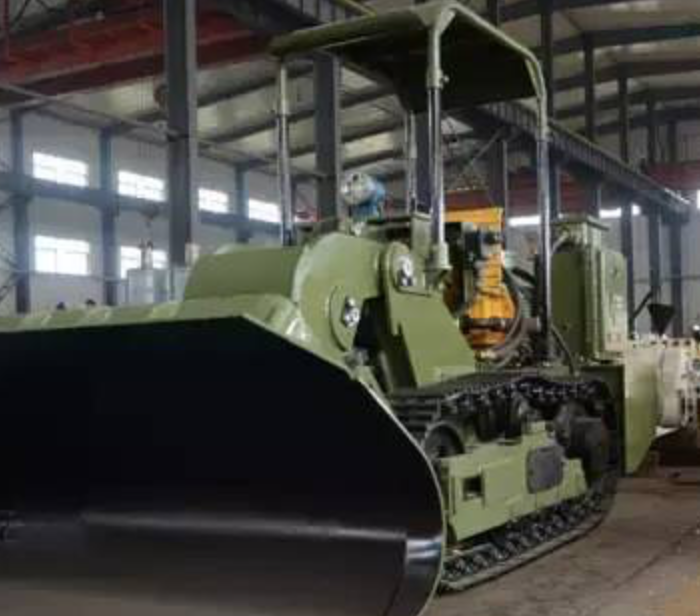

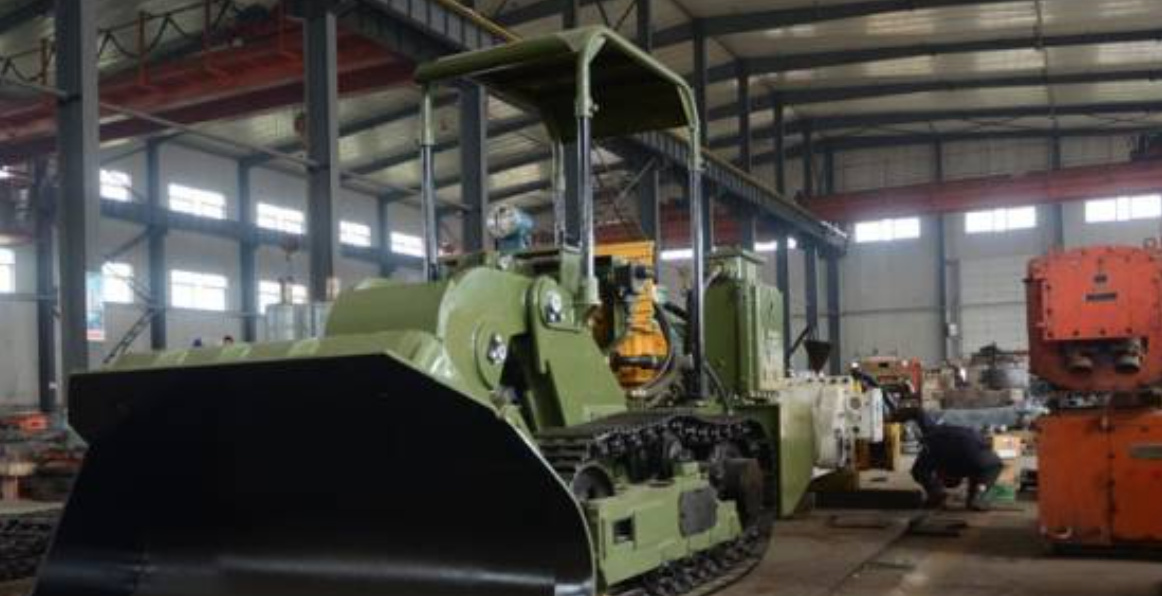

ZCY60R煤礦用側卸式裝巖機是為履帶行走的無軌裝載設備,主要用于水平巖、半煤巖巷道施工,也可用于小斷面全巖巷中煤、巖石及其它物料的裝載。該機穩定性能好、插入力大、機動性?xún)?yōu)良、全斷面作業。
Ⅱ、產品特點
該機可“一機多用”,除完成裝載作業外,還能充當支護時的工作平臺,或用于工作面短距離運輸、臥底、清幫等輔助工序作業,并可與鉆車等配套,組成機械化作業線,顯著提高巷道施工的機械化水平。
1、本質穩定操作回路,使作業更穩定。
2、機動性、配套性好,斗容大,履帶行走插入力大,裝載效率高??梢院芊奖愕嘏c巷道中的其它設備,如:鉆車、刮板輸送機、帶式輸送機以及礦車等配套。
3、一機多用。該機可完成以下輔助作業:
a、可用鏟斗舉升重物,如支護用金屬支架、碹胎。
b、鏟斗舉升后可以充當支護工作平臺,便于頂板管理。
c、可在工作面短距離運送物料,如背板、沙石,搬運小型設備。
d、作業穩定,可顯著減少在危險區域內的裝載作業、搬運時間。
e、本機優異的臥底、清幫性能將實現裝載作業百分之一百的機械化,使“無鍬”工作面成為現實,顯著減輕工人的體力勞動強度。
4、可靠性和壽命提高。采用的大節距封潤滑履帶,可大幅提高履帶的可靠性和壽命,機器的運行成本也可減少;該機的“可接近性”優良,更易于調節和維護修理。
Ⅲ、整機參數
鏟斗額定容積0.6m3
鏟斗寬度1774mm
大卸載高度1650mm
大卸載角度55o
小離地間隙200mm
大臥底深度600mm
爬坡角度±16°
噪聲90dB(A)
外形尺寸4569×1774×2357mm
機器重量7600kg
大牽引力50kN
額定牽引力35kN
行走速度2.2km/h(0.6m/s)
履帶板寬度260mm
接地比壓0.09Mpa
行走馬大壓力16MP
工作機構壓力16MP
供電電壓1140/660V或660/380V
電機型號YBK2-225M-4
電機功率45kW
電機額定電流47.3/27.3A或84.2/48.6A
電機轉速1480 r/min
礦用隔爆兼本質真空電磁起動器QJZ-160/1140(660)或QJZ-160/660(380)
